Zplynovací kotel na dřevo- typ DCxxS(X)
Ekologické zplynovací kotle na kusové dřevo
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Kotle na dřevo ATMOS Generátor DC15GS, DC20GS, DC25GS, DC32GS a DC40GS s velkým přikládacím prostorem vyloženým keramikou pro optimální kvalitu spalování. Je to skutečný generátor na dřevoplyn.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
Zplynovací kotel na dřevo- typ DCxxGS
- Možnost spalovat velké kusy dřeva (kusové dřevo)
- Velký zásobník paliva - dlouhá doba hoření
- Vysoká účinnost 85 až 90 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden)
- Kotel bez trubkovnice - snazší čištění
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Životní prostředí
Obrácené spalování, předehřátý spalovací vzduch a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle proto splňují limity pro udělení známky Ekologicky šetrný výrobek směrnice MŽP ČR. Kotle jsou dle ČSN EN 303-5 zařazeny do třídy 4 a 5 (Ekodesign) a proto je na ně poskytována dotace ze Státního Fondu životního prostředí (Kotlíkové dotace).
Osvědčení a certifikace
Všechny kotle ATMOS jsou certifikovány ve zkušebnách pro jednotlivé země určení: SZÚ Brno, TÜV München - Německo, Rusko, Bělorusko, Litva, Lotyšsko, Ukrajina, Švédsko, Polsko a Rakousko, Slovensko, Maďarsko, dle platných norem - ČSN EN 303-5.
Chráněno průmyslovým patentem.
Vybrané kotle DCxxS a všechny kotle DCxxGS splňují všechny podmínky pro získání Kotlíkové dotace. (Více v ceníku pro kotle a nebo letáku pro Kotlíkové dotace)

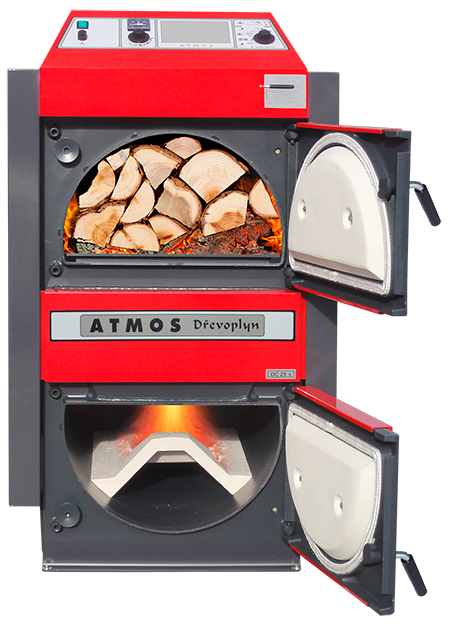

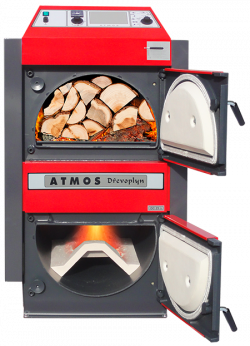

DC22S, DC25S, DC30SX,DC32S, DC40SX, DC50S
ATMOS Dřevoplyn
- kotel na dřevo
DC18SATMOS Dřevoplyn
- kotel na dřevo

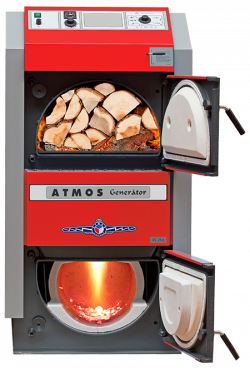

DC15GS, DC20GS, DC25GS,DC32GS, DC40GS,
DC50GSX, DC70GSX
ATMOS Generátor
- kotel na dřevo

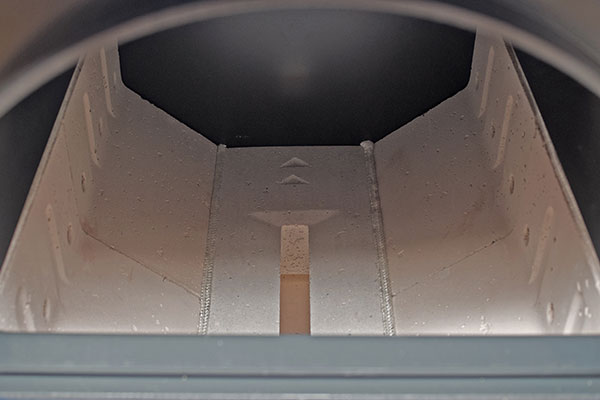

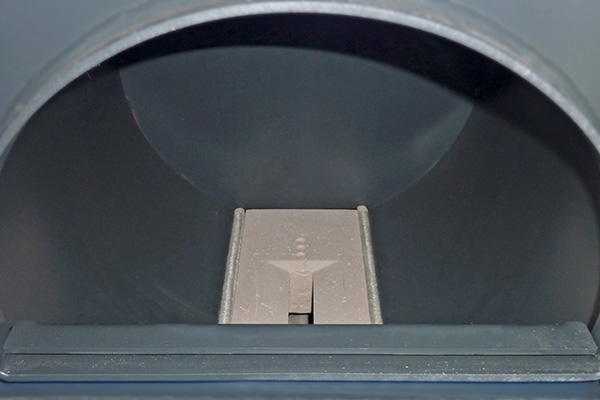

Pohled do horní přikládací komory - Dřevoplyn

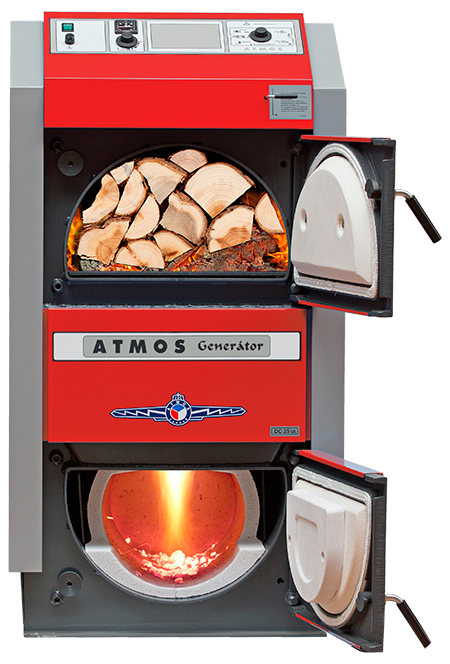

Pohled do horní přikládací komory - Generátor

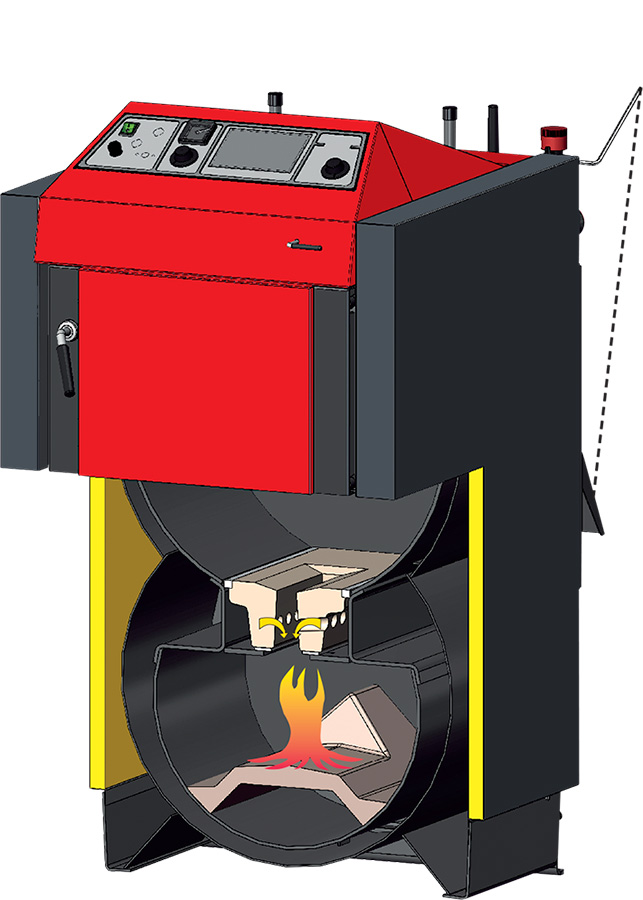

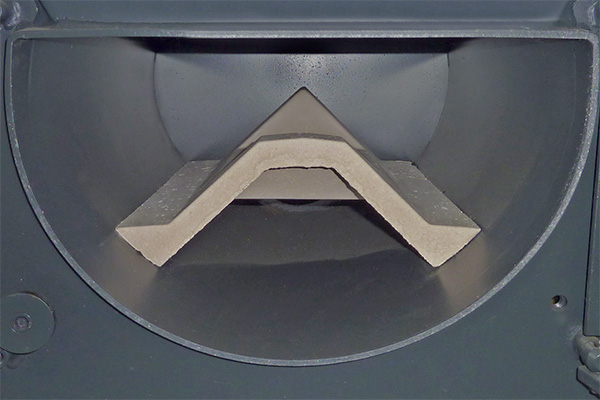

Pohled do spodní spalovací komory- Střecha

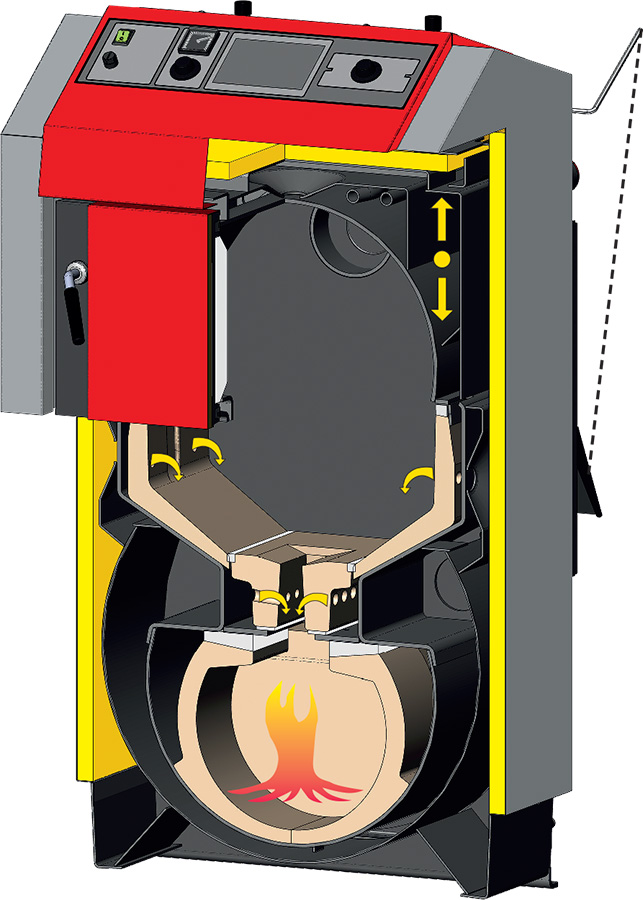

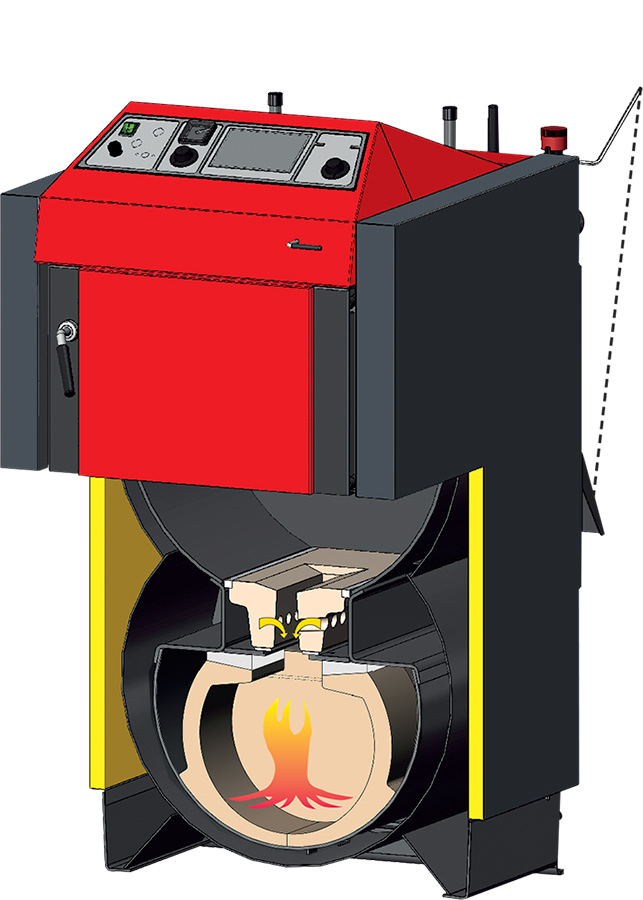

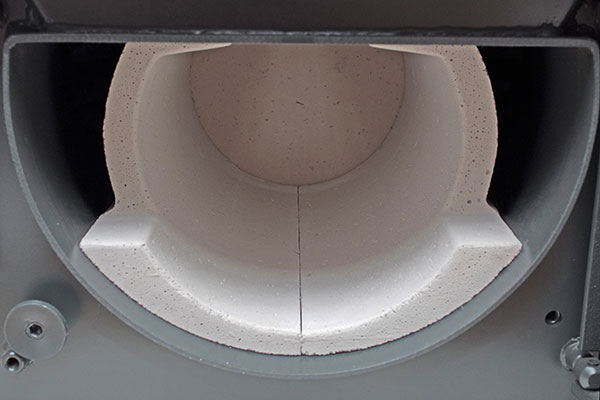

Pohled do spodní spalovací komory- Kulový prostor

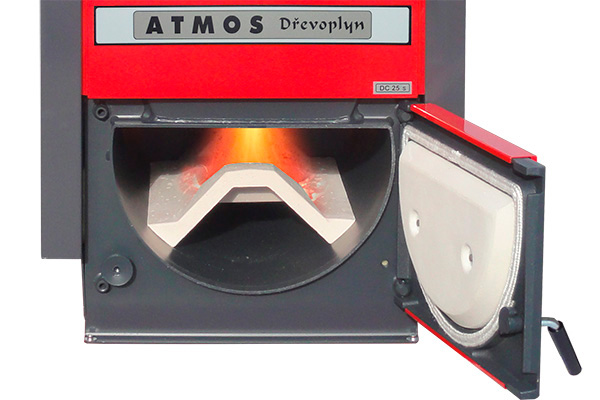

Plamen ve spodní spalovací komořeDCxxS - Dřevoplyn - střecha

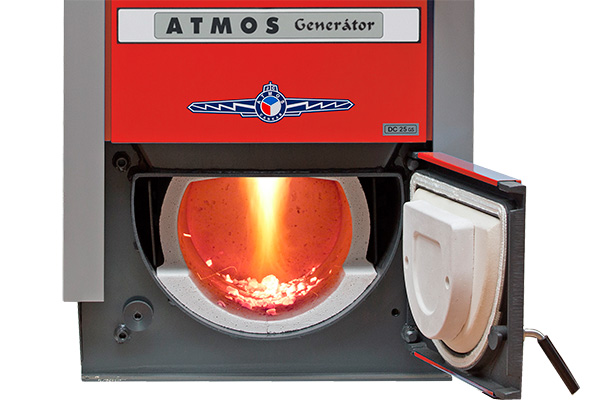

Plamen ve spodní spalovací komořeDCxxGS - Generátor - kulový prostor

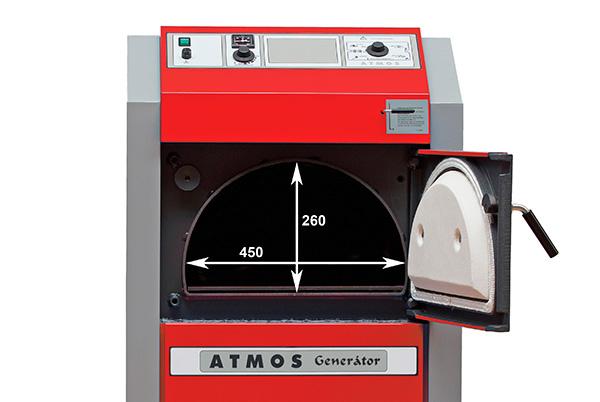

Velikost přikládacího otvoru

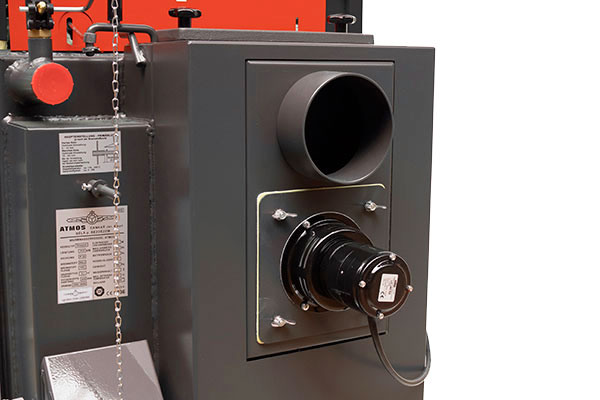

Odtahový ventilátor a kouřové hrdloInstalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 01/03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Laddomat 22 a termoregulační ventil

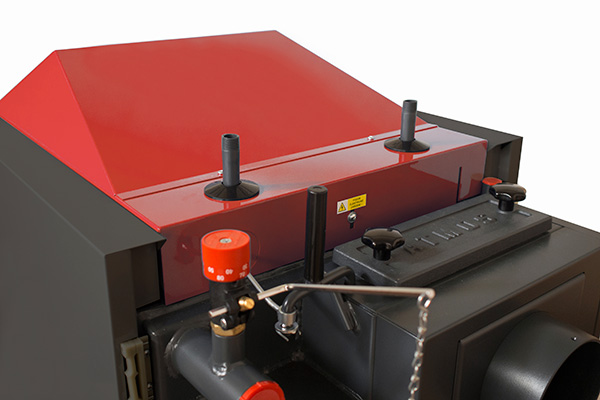

Chladící smyčka kotle

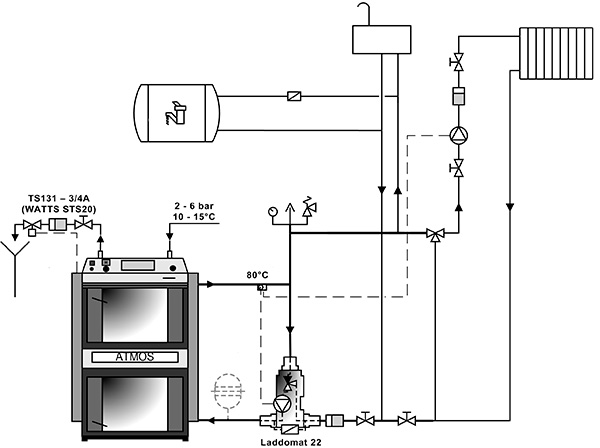

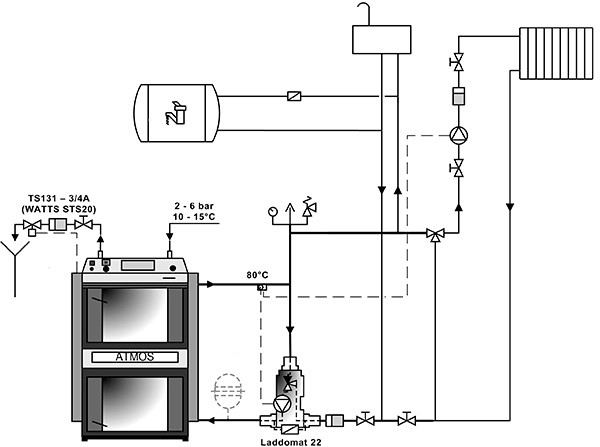

Zapojení kotle s Laddomatem 22 bez akumulačních nádrží
Zapojení kotle s regulací ACD 01 a akumulačními nádržemi
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru (nedoporučujeme stálý provoz s vypnutým odtahovým ventilátorem).
Vzduchová regulační klapka
Regulátor tahu typ FR 124

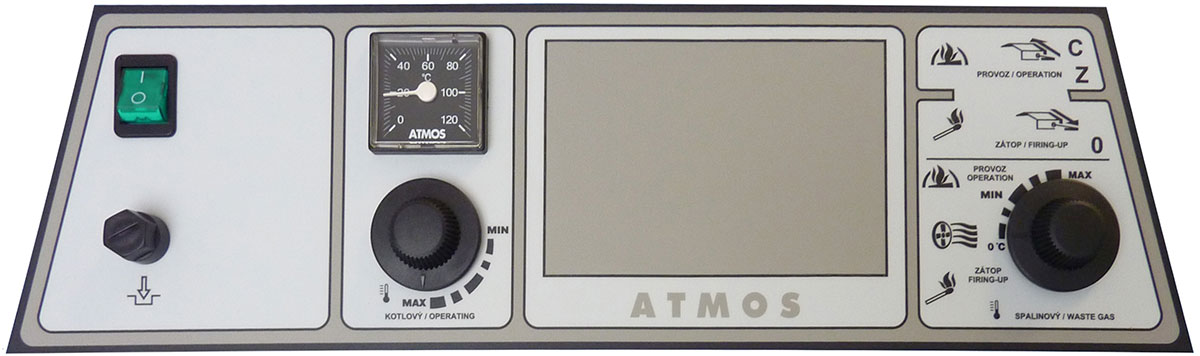

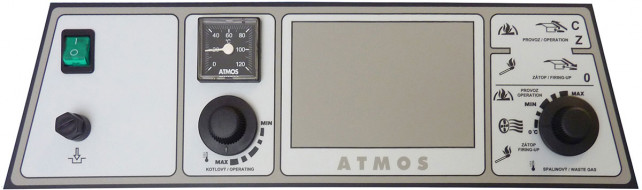

Ovládací panel kotle se standardní regulacíSložení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle
Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Kotle DC25S, DC32S a DC25GS lze objednat již z výroby s regulací ATMOS ACD 01, se speciálním panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.

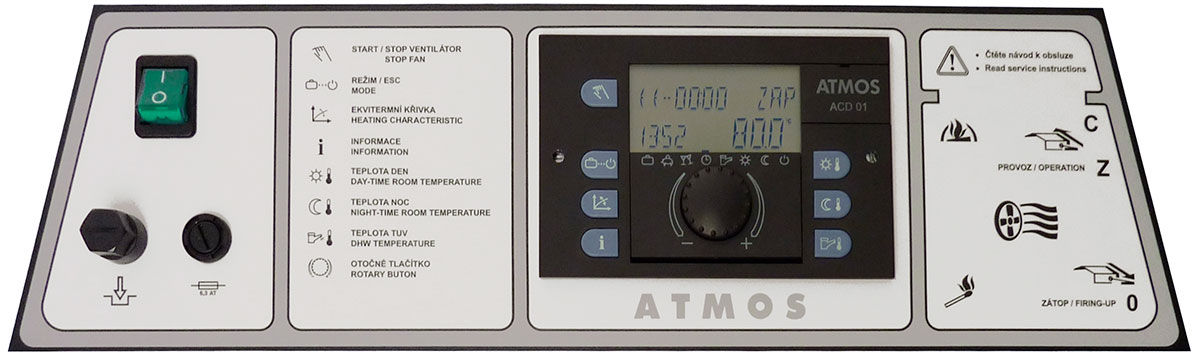

Ovládací panel kotle se ekvitermní regulací ATMOS ACD 01
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, pojistka 6,3 A a elektronická regulace ACD 01
Ekvitermní regulace je vybavena funkcemi pro řízení provozu kotle (ventilátoru), čerpadla v kotlovém okruhu, dvou topných okruhů, ohřevu TUV a řízení solárního ohřevu.
Provedení panelu se zabudovanou elektronickou regulací ACD 01 je vyráběno jako varianta u kotlů DC25S, DC32S, DC25GS.
Technické informace

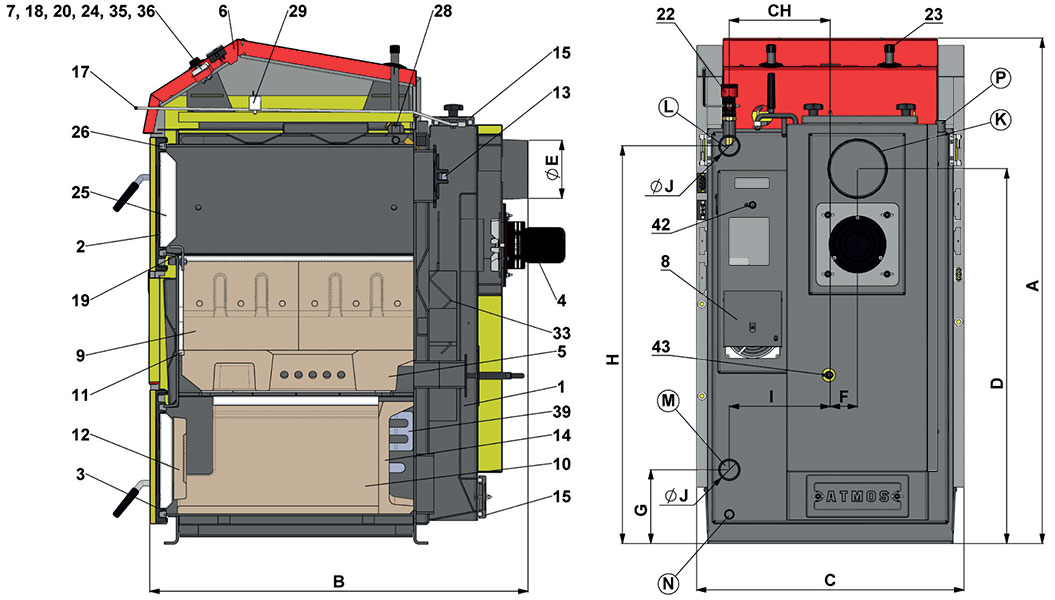

Legenda k nákresu kotlů na dřevo
| 1. | Těleso kotle | 24. | Regulační termostat ventilátoru (kotlový) |
|---|---|---|---|
| 2. | Dvířka plnící | 25. | Výplň dvířek - Sibral |
| 3. | Dvířka popelníková | 26. | Těsnění dvířek - šňůra 18x18 |
| 4. | Ventilátor odtahový (S) | 29. | Kondenzátor odtahového ventilátoru |
| 5. | Žáruvzdorná tvarovka - tryska | 33. | Brzdič do kouřového kanálu (DC22SX, DC30SX, DC40SX, DC32GS, DC40GS, DC50S, DC70S, DC40SE, DC50SE, DC75SE) |
| 6. | Ovládací panel | 35. | Spalinový termostat |
| 7. | Bezpečnostní termostat | 36. | Bezpečnostní termostat (Pozor - při přetopení nutno zamáčknout) |
| 8. | Regulační záklopka | 37. | Brzdič - pod střechou (jen u DC30SX, DC40SX, DC50S, DC75SE) |
| 9. | Žáruvzdorná tvarovka - u typu GS - bok topeniště | 39. | Brzdič spalin podél kulového prostoru (DC18S) |
| 10. | Žáruvzdorná tvarovka - u typu GS - kulový prostor L+P - (keramická střecha (DCxxS)) | 42. | Regulace primárního vzduchu |
| 11. | Těsnění - trysky | 43. | Regulace sekundárního vzduchu |
| 12. | Žáruvzdorná tvarovka - půlměsíc | ||
| 13. | Zatápěcí záklopka | ||
| 14. | Žáruvzdorná tvarovka - u typu GS - zadní čelo kul. prostoru | ||
| 15. | Víko čistící | ||
| 17. | Táhlo zatápěcí záklopky | ||
| 18. | Teploměr | K | - hrdlo kouřovodu |
| 19. | Clona rámečku | L | - výstup vody z kotle |
| 20. | Vypínač s kontrolkou | M | - vstup vody do kotle |
| 22. | Regulátor tahu - Honeywell FR 124 | N | - nátrubek pro napouštěcí kohout |
| 23. | Chladící smyčka proti přetopení | P | - nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC100 | DC105S | DC150S | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 | 1399 | 1280 | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 | 1690 | 1813 | 1813 |
| B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 | 1160 | 670 | 758 | 959 | 959 | 959 | 1042 | 1268 | 1170 | 1095 | 1295 |
| C | 675* | 675* | 675* | 675* | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 678 | 970 | 1010 | 1010 |
| D | 874 | 874 | 874 | 874 | 950 | 950 | 950 | 1047 | 950 | 950 | 950 | 950 | 1099 | 997 | 1086 | 1290 | 1459 | 1459 |
| E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 200 | 200 | 200 |
| F | 65 | 65 | 65 | 65 | 69 | 69 | 69 | 90 | 69 | 69 | 69 | 69 | 69 | 70 | 58 | 80 | 129 | 129 |
| G | 208 | 208 | 208 | 208 | 185 | 185 | 185 | 325 | 185 | 185 | 185 | 185 | 185 | 184 | 184 | 590 | 721 | 721 |
| H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 | - | 1008 | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 | - | - | - |
| CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 0 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 0 | 0 | 0 |
| I | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 240 | 256 | 256 | 256 | 256 | 256 | 256 | 256 | 330 | 307 | 307 |
| J | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 2" | 2" | 6/4" | 6/4" | 6/4" | 6/4" | 2" | 2" | 2" | 2" | 2" | 2" |
* šířka kotle po demontáži bočních kapot je 555 mm
| Typ ATMOS | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | DC100 | DC105S | DC150S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon kotle (kW) | 20 | 22 | 25/27 | 30 | 35 | 40 | 49,9 | 70 | 15 | 20 | 25 | 32 | 40 | 49 | 70 | 99 | 105 | 150 |
| Předepsaný tah komína (Pa/mbar) | 18/0,18 | 23/023 | 23/0,23 | 24/0,24 | 24/0,24 | 24/0,24 | 25/0,25 | 30/0,30 | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 25/0,25 | 25/0,25 | 26/0,26 | 35/0,35 | 25/0,25 | 25/0,25 |
| Hmotnost kotle (kg) | 269 | 324 | 326 | 332 | 366 | 368 | 433 | 515 | 302 | 343 | 431 | 436 | 485 | 538 | 690 | 820 | 901 | 1030 |
| Objem vody (l) | 45 | 58 | 58 | 58 | 80 | 80 | 89 | 93 | 56 | 64 | 80 | 80 | 90 | 120 | 170 | 294 | 265 | 306 |
| Obsah násypky (dm3(l)) | 60 | 95 | 95 | 95 | 135 | 135 | 180 | 180 | 66 | 80 | 120 | 120 | 160 | 210 | 280 | 400 | 300 | 400 |
| Délka dřeva (mm) | 330 | 530 | 530 | 530 | 530 | 530 | 730 | 730 | 250 | 330 | 530 | 530 | 530 | 530 | 730 | 730 | 550 | 750 |
| Spotř. na top. sez. Ø (prost. metry) | 20 | 22 | 25 | 30 | 35 | 40 | 50 | 70 | 15 | 19 | 25 | 32 | 40 | 50 | 70 | 99 | 105 | 150 |
| Předepsané palivo (preferované) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 % | |||||||||||||||||
| Minimální teplota vratné vody | 65 °C | |||||||||||||||||
| Účinnost (%) | 90,1 % | 89,9 % | 89,9 % | 89,9 % | 88,9 % | 88,9 % | 87,7 % | 86,3 % | 91,2 % | 90,6 % | 90,3 % | 89,3 % | 88,8 % | 90,6 % | 90,3 % | 89 % | 92 % | 90,3 % |
| Teplota spalin při jmenovitém výkonu (°C) | 157 | 177 | 177 | 177 | 185 | 185 | 255 | 245 | 134 | 166 | 158 | 171 | 250 | 165 | 161 | 165 | 172 | 180 |
| Třída kotle dle ČSN EN 303-5 | 5 | 5 | 5 | 5 | 5 | 5 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Třída energetické účinnosti | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ |
| EKODESIGN |  |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Dotované kotle v ČR | |
|
|
|
|
|
|
|
|
|
|
|
||||||
Pozor! Typ kotle na dřevo DC70S, DC100 je vybaven pouze tlačným ventilátorem!
