Zplynovací kotle na hnědé uhlí (dřevo)
Zplynovací kotel na hnědé uhlí C18SJsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na uhlí ATMOS
- Možnost spalovat kvalitně hnědé uhlí a dřeva jako náhradního paliva
- Velký zásobník paliva - dlouhá doba hoření
- Vysoká účinnost 81 až 88 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologicky šetrnější spalování - kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden u uhlí jednou denně)
- Snadné čištění - (C25ST, C32ST, C50S - kotle s trubkovnicí)
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Nastavení roštovacích segmentů je znázorněno na obrázku a je jednotné při spalování uhlí a dřeva. Kanálek na přívod sekundárního vzduchu a rovná část zplynovacího roštu musí směřovat vždy dolů.
CHRÁNĚNO PRŮMYSLOVÝM PATENTEM!

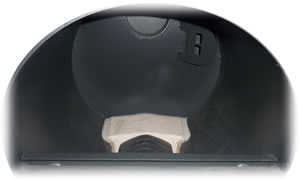

Pohled do horní přikládací komory
Pohled do spodní spalovací komory
Odtahový ventilátor minimalizuje kouření při přikládání a provozu kotle
Chladící smyčka proti přetopeníInstalace a regulace
Instalace
Zplynovací kotle na uhlí ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Panel se standardní regulací
Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat
Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle
Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.
Velikost přikládací komory

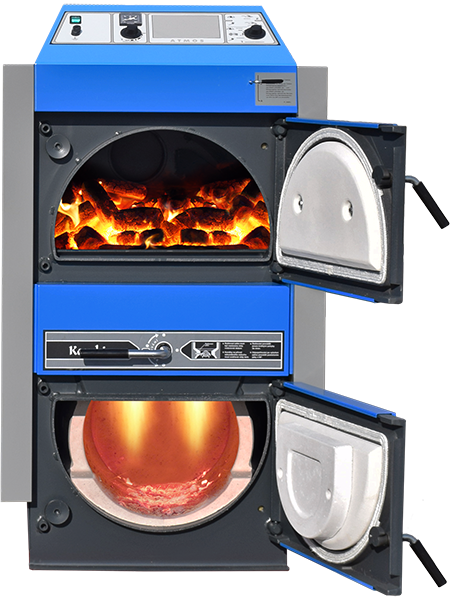

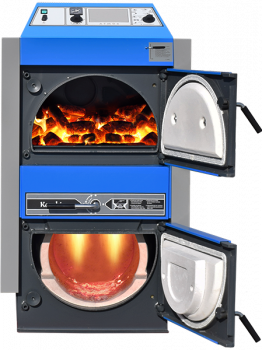

Hoření plamene ve spodní spalovací komořev kulovém prostoru
Zplynovací kotle na hnědé uhlí (dřevo)

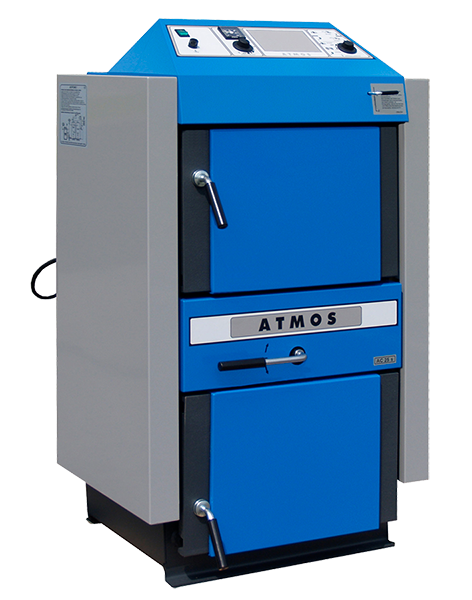

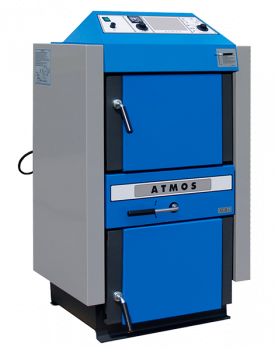

ATMOS Kombi kotel na hnědé uhlí, hnědouhelné briketyC18S, AC25S
ATMOS Kombi na hnědé uhlí, hnědouhelné briketyC20S, C25ST, C30S, C32ST, C40S, C50S,
AC35S, AC45S

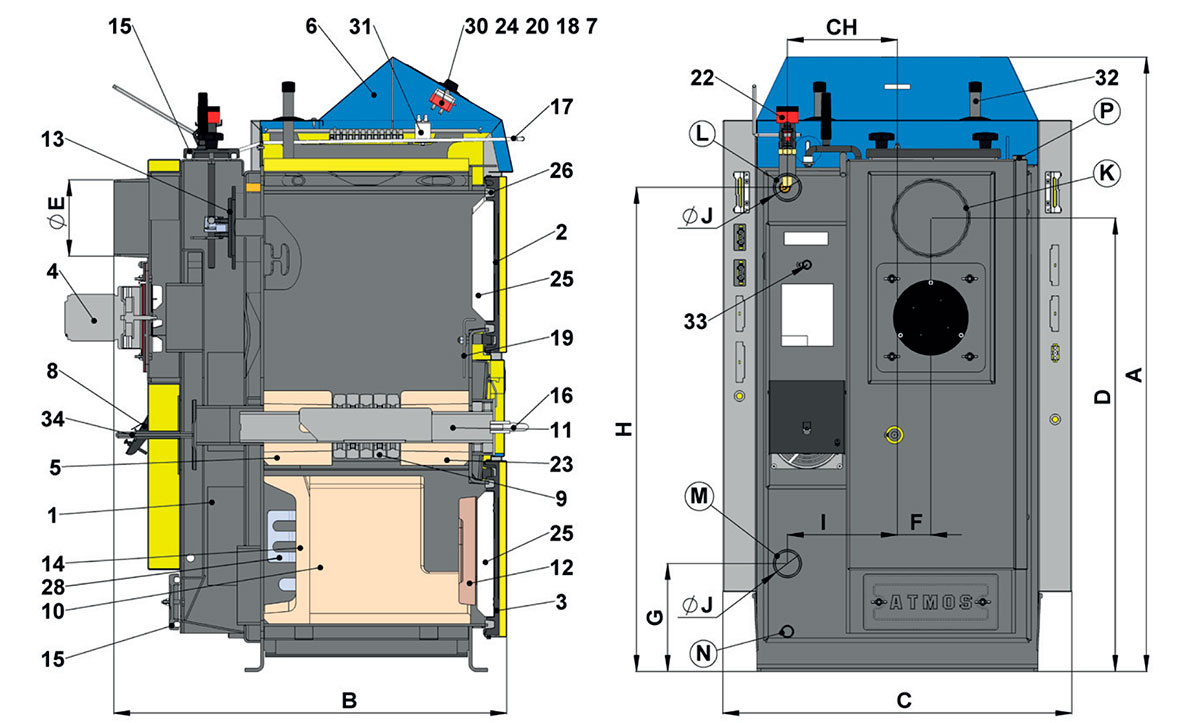

CxxS

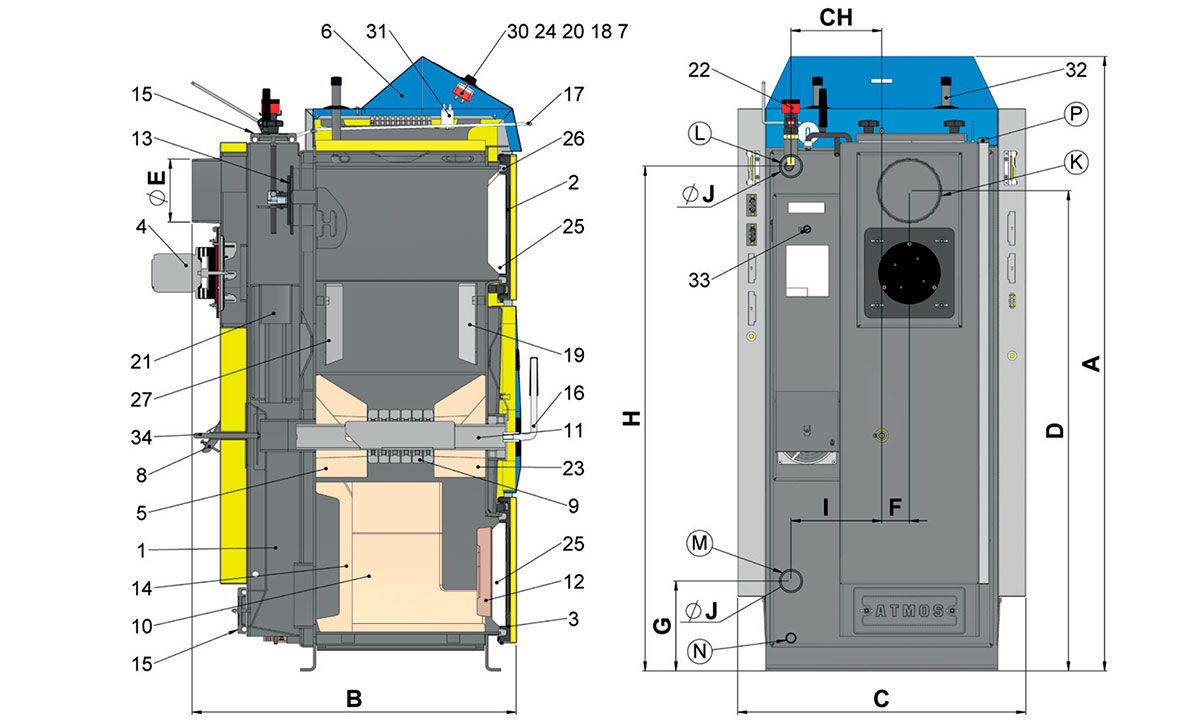

CxxST
LEGENDA K NÁKRESU KOTLŮ NA HNĚDÉ UHLÍ - C15S, C18S, C20S, C25ST, C30S, C32ST, C40S, C50S
| 1. | Těleso kotle | 20. | Vypínač |
| 2. | Dvířka plnící (vrchní) | 21. | Trubkový výměník - trubkovnice (C25ST, C32ST, C50S) |
| 3. | Dvířka popelníková (spodní) | 22. | Regulátor výkonu - HONEYWELL FR124 |
| 4. | Ventilátor - odtahový (S) | 23. | Žáruvzdorná tvarovka - kostka přední |
| 5. | Žáruvzdorná tvarovka - kostka zadní | 24. | Regulační (kotlový) termostat ventilátoru |
| 6. | Ovládací panel | 25. | Výplň dvířek - Sibral - slabý (32 mm) |
| 7. | Bezpečnostní termostat | 26. | Těsnění dvířek - šňůra 18 x 18 |
| 8. | Regulační klapka | 27. | Clona topeniště - zadní |
| 9. | Rošt (segment) | 28. | Brzdič - podél kulového prostoru (C50S) |
| 10. | Žáruvzdorná tvarovka - kulový prostor | 30. | Spalinový termostat |
| 11. | Roštová trubka | 31. | Kondenzátor pro odtahový ventilátor - 1μF |
| 12. | Žáruvzdorná tvarovka - půlměsíc (clona dvířek) | 32. | Chladící smyčka proti přetopení |
| 13. | Roztápěcí záklopka | 33. | Regulace primárního vzduchu |
| 14. | Žáruvzdorná tvarovka - zadní čelo kulového prostoru | 34. | Regulace sekundárního vzduchu |
| 15. | Víko čistící | K | hrdlo kouřovodu |
| 16. | Roštovací páka | L | výstup vody z kotle |
| 17. | Táhlo roztápěcí záklopky | M | vstup vody do kotle |
| 18. | Teploměr | N | nátrubek pro napouštěcí kohout |
| 19. | Clona rámečku, clona topeniště - přední | P | nátrubek pro čidlo ventilu ovládajícího chladící smyčku |
| C15S | C18S | C20S | C25ST | C30S | C32ST | C40S | C50S | |
| A | 1185 | 1185 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 |
| B | 658 | 758 | 758 | 758 | 858 | 858 | 958 | 1117 |
| C | 595 | 675* | 675* | 675* | 675* | 675* | 675* | 675* |
| D | 874 | 874 | 1121 | 1121 | 1121 | 1121 | 1121 | 1115 |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 78 |
| G | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
| H | 933 | 933 | 1177 | 1177 | 1177 | 1177 | 1177 | 1177 |
| CH | 212 | 212 | 212 | 212 | 212 | 212 | 212 | 212 |
| I | 212 | 212 | 212 | 212 | 212 | 212 | 212 | 212 |
| J | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 2" | 2" |
* šířka kotle po demontáži bočních kapot je 555 mm
| Technická data | C15S | C18S | C20S | C25ST | C30S | C32ST | C40S | C50S | |
| Jmenovitý výkon | kW | 16 | 20 | 25 | 25 | 32 | 32 | 40 | 48 |
| Předepsaný tah komína | Pa / mbar | 16 / 0,16 | 20 / 0,20 | 23 / 0,23 | 23 / 0,23 | 25 / 0,25 | 25 / 0,25 | 28 / 0,28 | 28 / 0,28 |
| Hmotnost kotle | kg | 273 | 295 | 351 | 379 | 395 | 415 | 434 | 492 |
| Objem vody v kotli | l | 37 | 45 | 64 | 68 | 70 | 74 | 77 | 95 |
| Obsah násypky (přikládací komory) | dm3 (l) | 45 | 60 | 90 | 90 | 110 | 110 | 135 | 135 |
| Elektrický příkon | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Připojovací napětí | V/Hz | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Předepsané palivo (preferované) | Hnědé uhlí ořech 1 o výhřevnosti 17 - 20 MJ/kg-1 | ||||||||
| Náhradní palivo (zátop) | Suché dřevo o výhřevnosti 15 - 18 MJ/kg-1, průměr 80 - 120 mm a o vlhkosti 12 - 20 % | ||||||||
| Maximální délka dřeva | mm | 250 | 330 | 330 | 330 | 430 | 430 | 530 | 530 |
| Minimální teplota vratné vody při provozu | °C | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
| Teplota spalin při jmenovitém výkonu | °C | 141 | 169 | 220 | 164 | 225 | 181 | 225 | 230 |
| Účinnost v celém rozsahu výkonu | % | 90,4 | 88,9 | 84,5 | 88,9 | 85 | 88,6 | 85,4 | 90,0 |
| Třída kotle | 5 | 5 | 4 | 5 | 4 | 5 | 4 | 5 | |
| Třída energetické účinnosti | B | C | C | C | C | C | C | B | |
| Ekodesign |  |
|
|
|
|
|
|||
Zplynovací kotle na hnědouhelné brikety a černé uhlí
Jsou konstruovány pro spalování hnědouhelných briket a černého uhlí na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušžce 6 až 3 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování
Předepsaným palivem jsou hnědouhelné brikety o výhřevnosti 19 - 23 MJ.kg-1 a kvalitní černé uhlí OŘECH 1 o výhřevnosti 20 - 30 MJ.kg-1.
Výhody zplynovacích kotlů ATMOS na hnědouhelné brikety a černé uhlí
- Velký zásobník paliva - dlouhá doba hoření
- Vysoká účinnost - primární i sekundární vzduch je předehříván na vysokou teplotu
- Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
- Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
- Chladící smyčka proti přetopení – bez rizika poškození kotle
- Automatické vypnutí kotle po dohoření paliva – spalinový termostat
- Pohodlné vybírání popela – velký keramický spalovací prostor pro popel
- Snadné čištění - (AC35S kotel s trubkovnicí)
- Malé rozměry a nízká hmotnost
- Vysoká kvalita
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
Každý kotel je možné vybavit u zákazníka elektronickou regulací ATMOS ACD 01 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

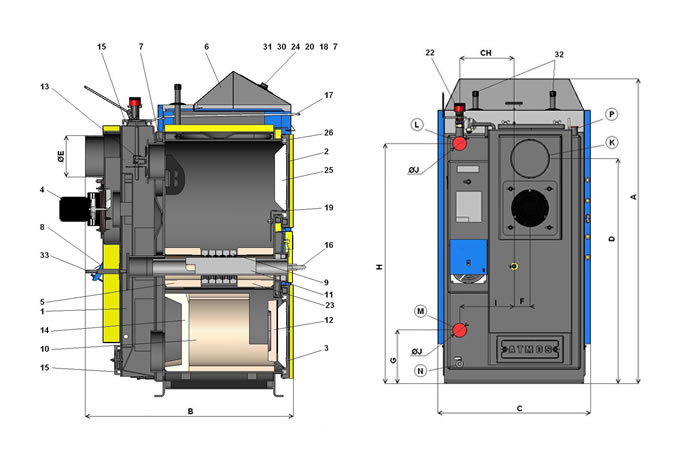

NÁKRES KOTLŮ - AC25S, AC35S, AC45S
| Rozměry | AC25S | AC35S | AC45S |
| A | 1185 | 1435 | 1435 |
| B | 758 | 758 | 858 |
| C | 675* | 675* | 675* |
| D | 874 | 1121 | 1121 |
| E | 150/152 | 150/152 | 150/152 |
| F | 65 | 65 | 65 |
| G | 210 | 210 | 210 |
| H | 933 | 1177 | 1177 |
| CH | 212 | 212 | 212 |
| I | 212 | 212 | 212 |
| J | 6/4" | 6/4" | 6/4" |
* šířka kotle po demontáži bočních kapot je 555 mm
| Technická data | AC25S | AC35S | AC45S | |
| Jmenovitý výkon | kW | 26 | 35 | 45 |
| Předepsaný tah komína | Pa / mbar | 20 / 0,20 | 24 / 0,24 | 25 / 0,25 |
| Hmotnost kotle | kg | 297 | 377 | 397 |
| Objem vody v kotli | l | 45 | 68 | 70 |
| Obsah násypky (přikládací komory) | dm3 (l) | 60 | 90 | 110 |
| Elektrický příkon | W | 50 | 50 | 50 |
| Připojovací napětí | V/Hz | 230/50 | 230/50 | 230/50 |
| Předepsané palivo (preferované) | hnědouhelné brikety o výhřevnosti 19 - 23 MJ. Kg-1 | |||
| Předepsané palivo | černé uhlí OŘECH 1 o výhřevnosti 20 - 30 MJ.kg-1 | |||
| Náhradní palivo (zátop) | suché dřevo o výhřevnosti 15 - 17 MJ.kg-1, obsah vody 12 - 20 %, průměr 80 - 150 mm | |||
| Maximální délka dřeva | mm | 330 | 330 | 430 |
| Minimální teplota vratné vody při provozu | °C | 65 | 65 | 65 |
| Teplota spalin při jmenovitém výkonu | °C | 177 | 209 | 247 |
| Účinnost v celém rozsahu výkonu | % | 90,4 | 89,3 | 86,7 |
| Třída kotle | 5 | 4 | 4 | |
| Třída energetické účinnosti | C | C | C | |
| Ekodesign | |
|||
